羅茨鼓風機安裝步驟及葉輪間隙調整方法

好多客戶問羅茨鼓風機間隙如何調整，今天就跟大家一塊總結一下羅茨鼓風機間隙調整的步驟，但是步驟雖然寫得明白，還是建議廣大客戶如遇需調整間隙的情況盡量返廠調整間隙。

一.拆卸

　　1、拆卸中的注意事項

　　(1)所有連接件和嵌合件一律刻上配合標記，特別是齒輪。

　　(2)不要損傷零部件，尤其是配合表面。

　　(3)所有墊片在拆卸時，都要測定其厚度。

　　(4)拆卸后的部件，特別是軸承應注意避免灰塵污染。

　　(5)應采用適當?shù)牟鹦豆ぞ摺?/p>

　　(6)剛停用的風機須等待機體及潤滑油冷卻后才能進行拆卸，以免燙傷。

　　2、拆卸步驟

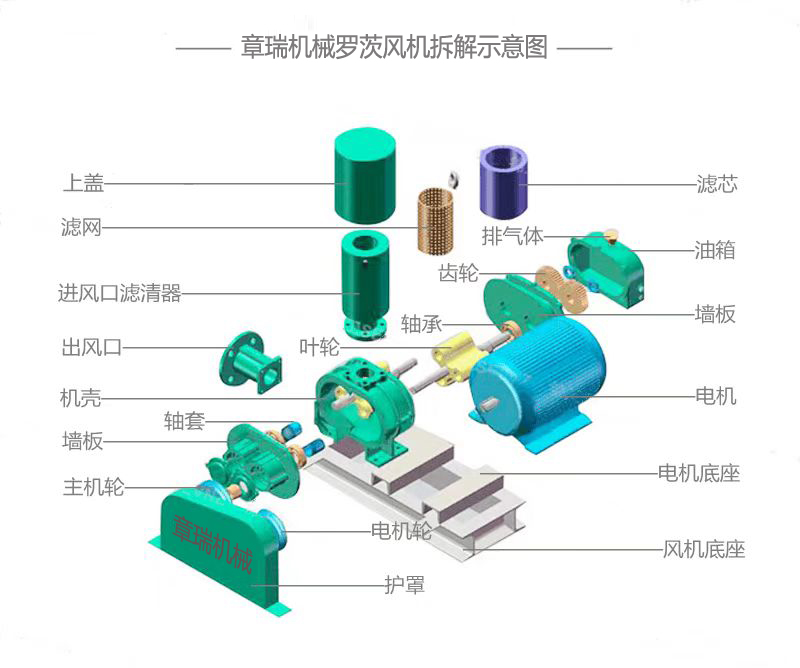

　　從機組上拆掉所有附件—排放齒輪箱中的油—卸下皮帶輪—卸下齒輪箱及調整螺釘—卸下齒輪—卸下軸承蓋—卸下機殼兩側墻板。

二.組裝

　　1、組裝中的注意事項

　　(1)檢查被拆卸的零件有無損傷情況，應特別注意檢查配合部位，若發現損傷時，應進行修復或更換。

　　(2)軸承應清洗干凈，再涂上潤滑油，在安裝軸承時，工具、手等都應清洗干凈。

　　(3)將配合部位的灰塵清除，然后涂上油。

　　(4)密封墊如有破損或失落時，則應更換相同厚度、材質的墊片。

　　2、組裝步驟

　　(1)將驅動側的墻板(前墻板)安裝到機殼上。

　　(2)將葉輪部由齒輪端裝入機殼內。

　　(3)將齒輪端墻板安裝到機殼上，注意軸向總間隙，不夠時可選配機殼密封墊。

　　(4)組裝前后軸承。組裝前軸承時，軸承箱內應填充1/2-1/3軸承空間的潤滑脂。

　　(5)組裝齒輪。

　　(6)將驅動側軸承和鎖緊螺母一同裝上，裝上軸承壓蓋。

　　(7)調整間隙，打入定位銷。

　　(8)裝皮帶輪及其他部件。

三.間隙調整

　　1、機殼間隙的調整：是通過機殼與墻板定位銷孔來保證的，因?yàn)樵诓鹦讹L(fēng)機時，不能損壞定位銷孔。

葉輪—機殼0.20—0.395

　　2、葉輪—葉輪間隙的調整：將葉輪轉到間隙示意圖位置，將從動齒輪對準主動齒輪標記壓入軸上，依次裝入齒輪擋圈，止動墊片和鎖緊螺母，并將鎖緊螺母稍稍緊上。將葉輪試轉一圈，若不能轉動，將葉輪回轉以使接觸處在上，用銅棒輕輕敲打葉輪間隙部位，使齒輪和軸

的錐部配合相對移動，從而達到調整葉輪間隙的目的。當葉輪—葉輪間隙符合規定值時，將齒輪鎖緊。

　　葉輪—葉輪0.29—0.34

　　3、葉輪—墻板軸向間隙調整：裝配墻板時應先保證軸向總間隙C+D(調整機殼密封墊厚度)，再通過前墻板上的四組調節螺釘對葉輪軸向位置進行調整，保證兩端間隙C和D的分配。

　　葉輪—前墻板0.12—0.18

　　葉輪—后墻板0.63—0.69

　　擰調節螺栓時，應在壓板螺栓寧松的情況下進行，否則會損壞調節螺栓。

四.安裝皮帶輪，皮帶。
