脫硫塔氧化風機安裝結構圖及拆解圖（詳細）

脫硫塔氧化風機安裝結構圖和羅茨風機一樣，也有很多類型的風機，不同的工況情況會采用不同類型的風機，脫硫氧化的工藝有很多，常見的脫硫氧化為濕式脫硫，其中會使用到羅茨式氧化風機，為脫硫過程提供氧氣，氧化風機會將環(huán)境空氣吸入風機內部，并通過一系列加熱、過濾等處理后向脫硫反應器中輸送高濃度的氧氣，與燃料中的二氧化硫進行反應。氧化風機還可以對脫硫反應器中產生的熱量進行冷卻，保證脫硫反應器內部的溫度控制在合適的范圍內。脫硫塔內的設備包含攪拌器、氧化風管、噴淋管、除霧器，別的有的規(guī)劃還有導流板或許均布板等。攪拌器坐落脫硫塔底部首要是起到漿液擾動的效果，避免石膏等顆粒物沉積;氧化風管是向塔內漿液池注入空氣把亞硫酸鹽氧化成硫酸鹽，配套設備為氧化風機;噴淋管是漿液經過循環(huán)泵打至脫硫塔漿液池頁面以上，經過噴嘴進行霧化、散布，然后吸收煙氣中的SO2氣體;除霧器首要效果是除掉煙氣中攜帶的液滴，即除水效果。

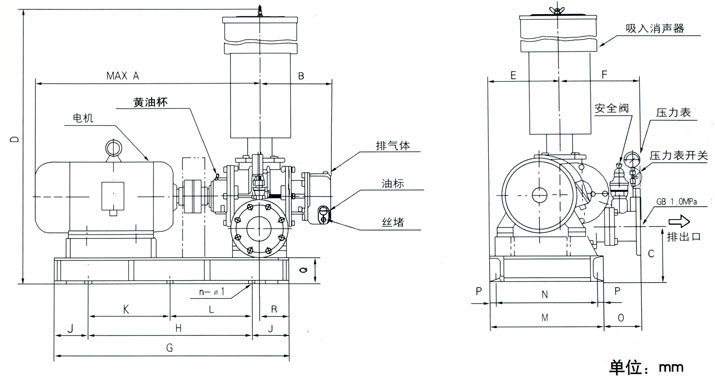

下面小編就為大家提供下，羅茨鼓風機的結構圖。

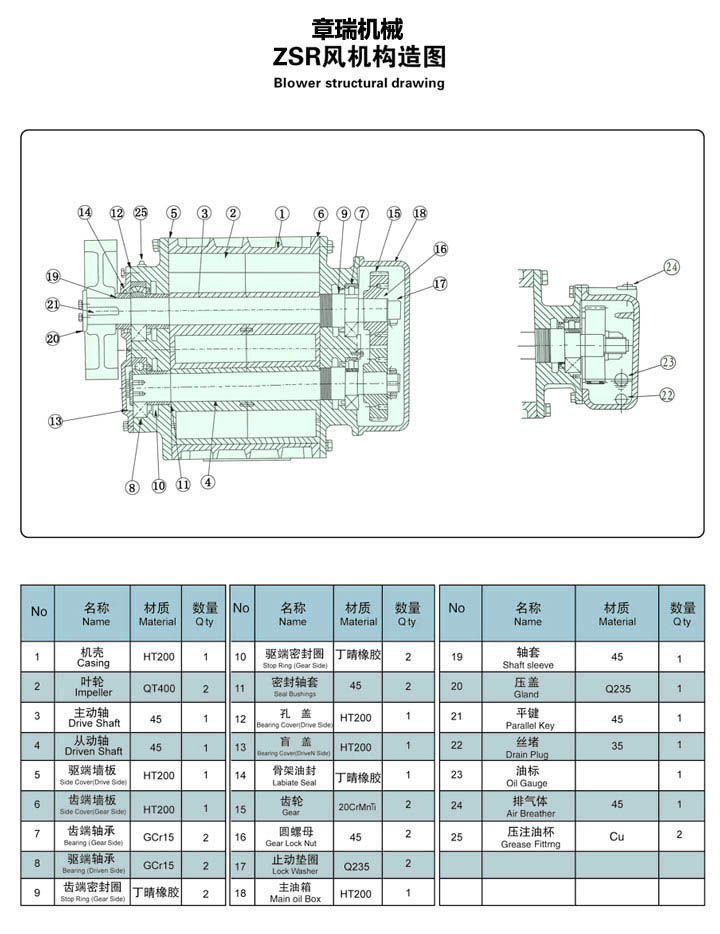

下圖為拆解下的羅茨鼓風機，羅茨鼓風機的組成結構，說簡單也簡單，說復雜也復雜，與其他種類的風機比較起來，羅茨風機的結構相對簡單，而真的細細研究下去，很多部分也是較為復雜的，如：羅茨風機的間隙標準、葉輪的動平衡誤差等，都需要較為詳細的數據支撐。

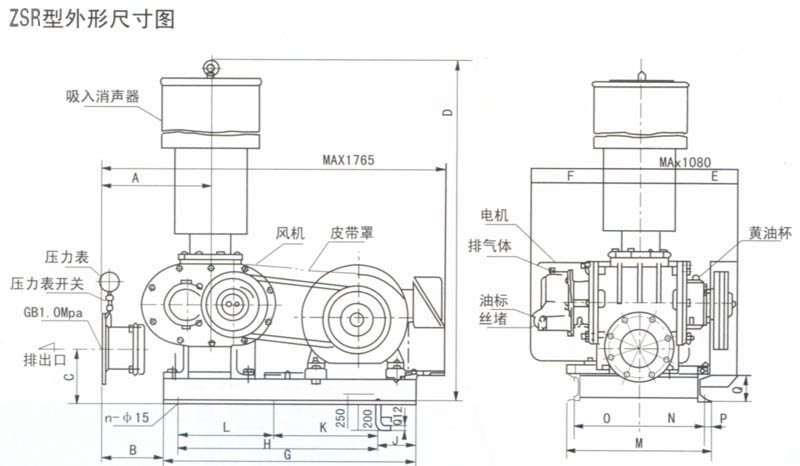

通過上面的一組圖片，我們可以看出，脫硫塔氧化風機安裝結構圖的結構形式還是很多的，如果不考慮結構形式，搭配上密封方式等。
